Agregaty do sprężania gazu

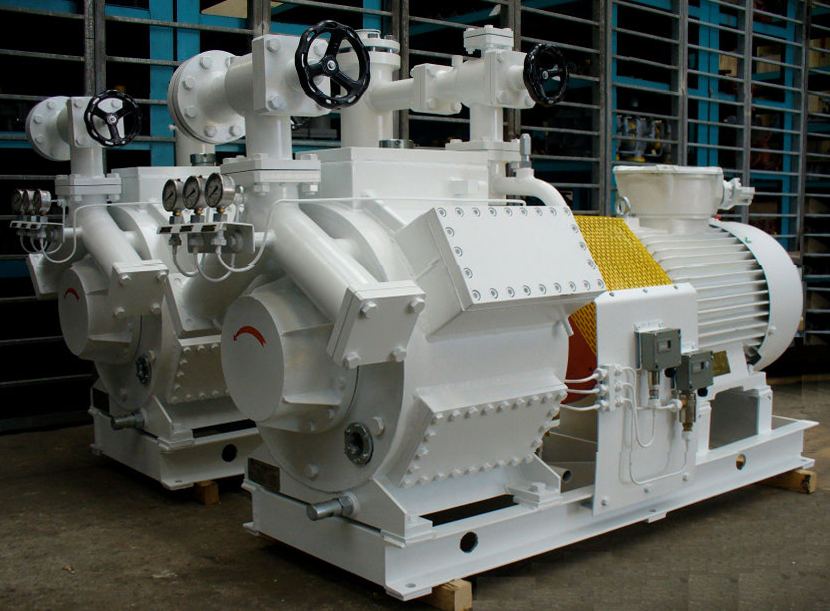

Agregat sprężarkowy 6W92M/LPG

Budowa agregatu



Główne zespoły agregatu sprężarkowego 6W92M/LPG:

-   jednostopniowa, nieprzelotowa sprężarka tłokowa
    o widlastym
układzie cylindrów i dławnicowym uszczelnieniem
    wału korbowego, wyposażona w ciśnieniowy układ

    smarowania, bez regulacji wydajności;

-   silnik elektryczny, klatkowy, przeciwwybuchowy, z osłoną
    ognioszczelną, ze skrzynką zaciskową budowy wzmocnionej,
    EExde IIB+H2T5 PN-83/E-08115, PN-83/E-83116;

-   sprzęgło elastyczne łaczące silnik ze sprężarką;

-   odolejacz z automatycznym układem powrotu oleju
    do sprężarki;

-    zespół manometrów do pomiaru ciśnienia ssania, tłoczenia
     i oleju w układzie smarowania.



Ponadto wyposażenie agregatu spreżarkowego stanowią:

-   zawory odcinające umożliwiające odcięcie sprężarki od instalacji;

-   filtr ssawny tkaninowo-siatkowy;

-   zawór do dopełniania oleju do sprężarki;

-   odpowietrznik.



W agregacie zabudowane są presostaty zabezpieczające przed stanami awaryjnymi, w wykonaniu przeciwwybuchowym klasy Eex ed II C t6, produkcji firmy TRAFAG - Szwajcaria (lub odpowiednie), to jest:



-   presostat wysokiego ciśnienia wyłączający silnik sprężarki wprzypadku wzrostu ciśnienia tłoczenia powyzej nastawionej
    na nim wartości;

-   presostat różnicowy wyłączający silnik sprężarki w przypadku spadku ciśnienia oleju w układzie smarowania w odniesieniu
    do ciśnienia ssania.




Działanie agregatu

Sprężarka zasysa pary gazu przez filtr i po sprężeniu wytłacza je - poprzez odolejacz - do instalacji. Porwany wraz z parami gazu olej smarujący, odzyskiwany jest w zasadniczej części w odolejaczu, skąd - dzięki zastosowaniu automatycznego zaworu pływakowego - samoczynnie powraca do karteru sprężarki.



Dostawa agregatu

Agregat dostarczany jest kompletnie zmontowany, osuszony, z zaślepionymi króćcami oraz przeciwkołnierzami na króćcu ssawnym i tłocznym.



DANE TECHNICZNE AGREGATU 6W92M/LPG

L.p. Wielkości charakterystyczne Jedn.miary 6W92M/LPG
1 Wydajność objętościowa m³/h 174
2 Ilość cylindrów szt. 6
3 Średnica cylindra mm 92
4 Skok tłoka mm 75
5 Masa sprężarki kg 550
6 Czynnik roboczy - Propan - Butan
7 Max ciśnienie robocze (na wyjściu) MPa 1,6
8 Ciśnienie (na wejściu ) MPa 0,05 ÷ 0,8
9 Napełnienie olejem dm³ ~ 24
10 Zalecany gatunek oleju - - Mobil Glygoyle 22
- Shell Madrela T
- Esso Exxolub SLG
- FUCHS-Renolin PG150
11 Typ silnika - EcSgb 225 M6-E, Ne=30 kW 3x380/660 V, 50 Hz
12 Obroty silnika 1/min. 985
13 Masa silnika kg 360
14 Masa agregatu kg 1320
